5 Jenis Konektor DVI Pada VGA Card

Teknologi Virtual

Konektor tertua kedua yang masih ada di VGA card modern adalah DVI. DVI mulai digunakan sejak tahun 1999 dan kini dapat ditemui di berbagai VGA card, baik kelas entry-level hingga high-end. Konektor yang satu ini memiliki standar sinyal ganda, yaitu digital dan analog. Terdapat beberapa varian berbeda untuk DVI, yaitu DVI-I (sinyal digital & analog), DVI-D (sinyal digital saja), dan DVI-A (sinyal analog saja). Untuk DVI-I dan DVI-D, keduanya memiliki mode digital single link dan dual link.

Resolusi maksimal yang didukung oleh DVI akan berbeda tergantung dari sinyal apa yang digunakan dan untuk digital apakah yang digunakan single-link atau dual-link. Untuk single-link, resolusi maksimal yang didukung adalah 1920 x 1200 di 60 Hz. Sedangkan untuk dual-link, resolusi maksimal yang didukung adalah 2560 x 1600 di 60 Hz atau 1920 x 1200 di 120 Hz. Sementara untuk analog, resolusi maksimal yang didukung adalah 1920 x 1200 di 60 Hz.

Macam-Macam Konektor pada VGA Card
Macam-Macam Konektor pada VGA Card

DVI-I dan DVI-D menggunakan sinyal digital, sehingga bisa mengakomodasi berbagai fitur yang membutuhkan sinyal digital ke monitor, termasuk tampilan 3D, G-Sync/Free Sync bila monitor mendukungnya, serta AMD VSR/NVIDIA DSR.


Ketereangan dari pin DVI-I

Pin 1
TMDS data 2−
Digital red− (link 1)
Pin 2
TMDS data 2+
Digital red+ (link 1)
Pin 3
TMDS data 2/4 shield
Pin 4
TMDS data 4−
Digital green− (link 2)
Pin 5
TMDS data 4+
Digital green+ (link 2)
Pin 6
DDC clock
Pin 7
DDC data
Pin 8
Analog vertical sync
Pin 9
TMDS data 1−
Digital green− (link 1)
Pin 10
TMDS data 1+
Digital green+ (link 1)
Pin 11
TMDS data 1/3 shield
Pin 12
TMDS data 3−
Digital blue− (link 2)
Pin 13
TMDS data 3+
Digital blue+ (link 2)
Pin 14
+5 V
Power for monitor when in standby
Pin 15
Ground
Return for pin 14 and analog sync
Pin 16
Hot plug detect
Pin 17
TMDS data 0−
Digital blue− (link 1) and digital sync
Pin 18
TMDS data 0+
Digital blue+ (link 1) and digital sync
Pin 19
TMDS data 0/5 shield
Pin 20
TMDS data 5−
Digital red− (link 2)
Pin 21
TMDS data 5+
Digital red+ (link 2)
Pin 22
TMDS clock shield
Pin 23
TMDS clock+
Digital clock+ (links 1 and 2)
Pin 24
TMDS clock−
Digital clock− (links 1 and 2)
C1
Analog red

C2
Analog green

C3
Analog blue

C4
Analog horizontal sync

C5
Analog ground
Return for R, G, and B signals

DVI Adapter
Karena mendukung sinyal analog dan digital, konektor DVI bisa dihubungkan dengan mudah ke kabel VGA atau HDMI dengan menggunakan adapter. Adapter tersebut umumnya memiliki harga yang tidak terlalu tinggi karena merupakan adapter pasif. Hal itu dimungkinkan karena pin-pin di konektor DVI memang sudah sesuai dengan standar dari konektor VGA dan HDMI.

Sementara untuk jarak maksimal, kabel DVI single-link akan sanggup menghantarkan sinyal digital hingga jarak 15 meter untuk resolusi 1920 x 1080 atau 1920 x 1200. Untuk resolusi yang lebih tinggi, dibutuhkan kabel DVI dual-link dan jarak maksimalnya menurun menjadi 5 meter saja. Konektor DVI ini telah secara resmi mendukung hot-plug, sehingga bisa dicabut dari komputer tanpa perlu mematikan komputer terlebih dahulu.

Berikut ini gambar yang bisa menunjukkan perbedaan konektor dari beberapa tipe DVI yang disebutkan di atas:

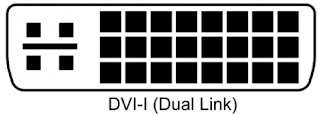

1. DVI-I Dual-Link
DVI-I Dual-Link

2. DVI-I Single-Link
DVI-I Single-Link

3. DVI-D Dual-Link
DVI-D Dual-Link

4. DVI-D Single-Link
DVI-D Dual-Link


5. DVI-A
DVI-A
